前幾期文章小曼給您介紹了水平管道抗震支架設計時間距的計算方式，一些朋友對其中的過程還是有疑惑，比如水平管道到底在什么地方需要設置抗震支架？今天小曼再給您介紹一下水平管道抗震支架設計時需要注意什么。

曼卡特抗震支架，用質量守護安全！

水平管道抗震支架設計時需要注意什么？

小曼咨詢了曼卡特的技術專家，技術專家結合相關規范要求提出水平管道應在離轉彎處0.6m范圍內設置側向抗震支吊架；如果斜撐直接作用于管道，其可作為另一側管道的縱向抗震支吊架，距下一縱向抗震支吊架間距應按下式計算： L=(L1+L2)/2 + 0.6 在這個公式中：L為距下一縱向抗震支吊架間距；L1為縱向抗震支吊架間距；L2為側向抗震支吊架間距。 比如在下圖例中，L1＝24米，L2＝12，則根據公式計算得L＝18.6米。

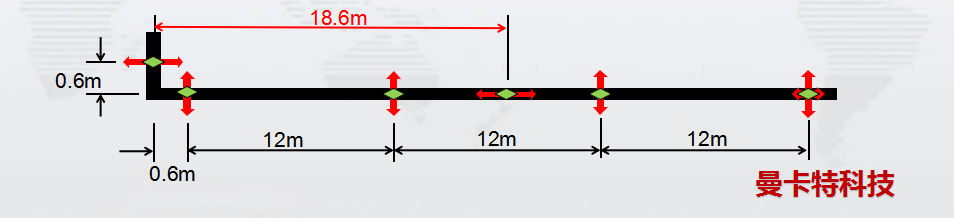

抗震支架間距計算示例

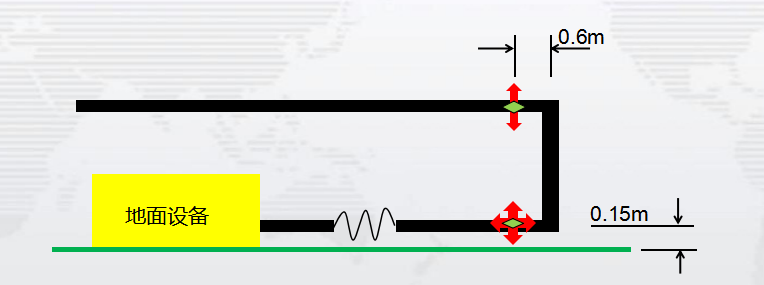

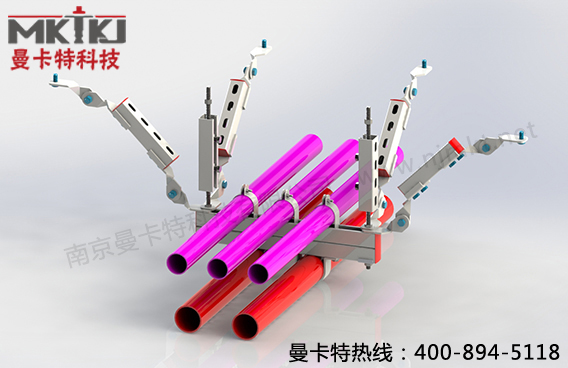

除了上述規定，如果水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線0.6m范圍內設置側向支撐，垂直管線底部距地面大于0.15m時應設置抗震支撐?？拐鹬慰刹捎寐ㄌ乜拐鹬Ъ?，曼卡特可以為您免費提供施工圖紙和施工技術指導。

抗震支吊架的布置原則

水平管道抗震支架設計時需要注意的因素還有很多，需要結合相關規范和現場情況全面分析，如果您對這方面有需求，歡迎隨時咨詢南京曼卡特，曼卡特期待您的來電~曼卡特一站式服務熱線：400-894-5118
